Программируемые генераторы сигналов RS/N и RS/N232 предназначены для работы в составе автоматизированных комплексов поиска подслушивающих устройств. Основное назначение генераторов - нейтрализация выявленных в контролируемом помещении радиомикрофонов и других источников утечки информации по радиоканалу. Такие генераторы вместе с широкополосными антеннами устанавливаются в защищаемых помещениях и подключаются к шине управления комплекса. Если в помещении обнаруживается источник несанкционированного излучения, его несущая частота измеряется и запоминается управляющей программой. Затем автоматически или по команде оператора включается расположенный в этом помещении генератор, выходная частота которого устанавливается равной несущей частоте выявленного источника В результате излучаемый генератором сигнал с псевдошумовой модуляцией полностью блокирует возможность приема и демодуляции информационного сигнала такого источника на удаленном пункте перехвата.

Генератор RS/N предназначен для эксплуатации в составе комплексов серии RS компании "Радиосервис". Команды управления поступают к нему по интерфейсной четырехпроводной шине, к которой можно подключить до восьми таких генераторов. Каждому генератору присваивается определенный адрес, используемый программой комплекса для обращения к определенным периферийным устройствам. Генератор RS/N содержит цифровой синтезатор частоты, широкополосный усилитель мощности, ключевой амплитудный модулятор, схему интерфейса и управления, а также встроенный импульсный источник питания. Схема интерфейса принимает данные по шине управления периферийными устройствами от контроллеров комплексов RS и преобразует их в команды включения/отключения генератора, выбора поддиапазона и установки частоты синтезатора. Синтезатор формирует сигналы в диапазоне от 90 до 1800 МГц с шагом 62.5 кГц; опорная частота стабилизируется кварцевым резонатором С выхода синтезатора сигнал поступает на усилитель мощности. Модулирующий сигнал представляет собой импульсную псевдошумовую последовательность с тактовой частотой около 100 кГц. Выходной модулированный сигнал поступает в антенну по 50-Ом коаксиальному кабелю, который подключается к выходному разъему на задней панели прибора. Амплитудно-импульсный модулятор и широкополосные усилители мощности конструктивно выполнены в виде герметичного экранированною модуля. Синтезатор расположен в отдельном экранированном модуле. Генератор RS/N232 отличается только наличием встроенного микропроцессора, который выполняет функции преобразователя протоколов при подключении к последовательному порту RS232 персонального компьютера.
Все необходимые функции управления генераторами встроены в программы комплексов RS. В них предусмотрены функции выбора генератора с требуемым адресом, установка частоты генерации, включение и отключение генератора. Для управления генератором RS/N232 поставляется документация с примерами программной реализации команд управления через последовательный порт компьютера.

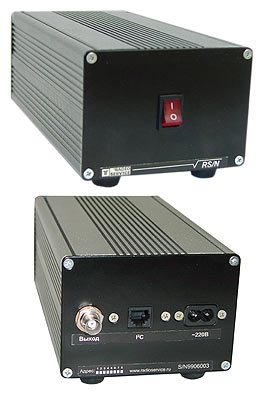

Генераторы размещаются в корпусе из ударопрочной пластмассы типа Ultramas (Германия). На его передней панели находится выключатель питания с подсветкой. На задней - выходной 50-Ом BNC-разъем для подключения антенны или тестируемой аппаратуры, 9-контактный разъем интерфейсного соединительного кабеля и разъем сетевого кабеля.
Размеры: 190x110x68 мм, масса - не более 600 г. В стандартный комплект поставки генераторов входит сетевой и соединительный кабель. Генераторы комплектуются выносной широкополосной антенной RS1000/A или по отдельному заказу дисконусной широкополосной антенной D220 фирмы "Diamond" или широкополосной дисконусной антенной SI-5002.1.

Основные технические характеристики генераторов RS/N и RS/N232

Рабочий диапазон частот................[MГц].......89-1798
Выходная мощность на нагрузке 50 Ом
(минимальное значение, модуляция отключена)
100-400 МГц.............................[дБм].......30
400-800 МГц............................................28
900-1100 МГц..........................................25
1100-1800 МГц.........................................23
Шаг перестройки частоты синтезатора
89-890 кГц...............................[кГц]......62,5
890-1800 кГц...........................................125
Погрешность установки частоты............[кГц]........10
Ширина спектра сигнала (-6 дБ).......... [кГц].......500
Вид модуляции.........................................АИМ
Тактовая частота ПСП......................[кГц]........110
Частота повторения ПСП..................[Гц]........210
Потребляемая от сети мощность ............[Вт].........4
Время установки частоты...................[мс].........300
