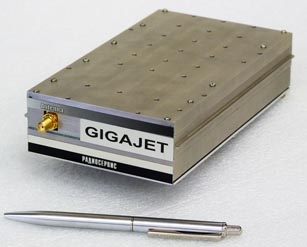

Система RS Jet mini представляет собой наиболее простую конфигурацию поискового комплекса радиомониторинга. Собственно, это и есть приемник диапазона 30 МГц - 3 ГГц, управляемый компьютером по порту USB-2.0 или по Ethernet 100 Mb/s.
Скорость анализа составляет не менее 5 ГГц в секунду.
Вместе с плоской малогабаритной антенной RS/AВ и ноутбуком она представляет собой практически карманный вариант.
Режимы работы:
- Режим мониторинга - сканирование заданного диапазона с шагом в 16 МГц и вычислением спектральной плотности мощности действующих сигналов. В поисковых системах этот режим позволяет осуществлять энергетическое обнаружение неизвестных сигналов.
- Режим управления - позволяет настроиться на сигнал с точностью до 1 Гц, осуществить подбор демодулятора и запись демодулированного сигнала, кроме того возможна передача энергетического спектра, либо квадратурных составляющих сигнала в цифровом виде.

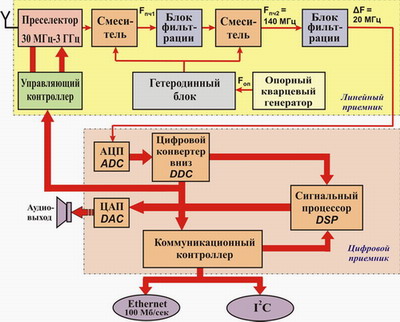

Структурная схема приемника
Технические характеристики:
|
Диапазон частот
|
30 МГц - 3 ГГц
|
|
Скорость сканирования с разрешением 10 кГц
|
не менее 5 ГГц/сек
|
|
Время анализа диапазона
|
не более 0,6 сек
|
|
Промежуточная частота
|
140 МГц
|
|
Полоса ПЧ
|
20 МГц
|
|
Полосы цифровых фильтров
|
8, 16, 320 кГц
|
|
Демодуляторы
|
AM, NFM, WFM
|
|
Коэффициент шума
|
не более 12 дБ
|
|
Минимальный шаг перестройки
|
1 Гц
|
|
Ослабление по соседнему каналу
|
не хуже 90 дБ
|
|
Избирательность по зеркальному каналу
|
не менее 70 дБ
|
|
Динамический диапазон свободный от интермодуляционных составляющих (SFDR)
|
не менее 60 дБ
|
|
Время установки частоты синтезатора при перестройке на 20 МГц
|
не более 350 мкс
|
|
Фазовый шум гетеродинов при отстройке на 10 кГц
|
не более -85 дБн/Гц
|
|
Долговременная нестабильность гетеродинов
|
не хуже +/- 5х10-8
|
|
Системы АРУ и АПЧ
|
цифровые
|
|
Максимальный уровень входного ВЧ сигнала
|
не более 20 дБм
|
|
Диапазон цифровой регулировки усиления
|
60 дБ
|
|
Входной импеданс
|
50 Ом
|
|
|
|
|
Рабочий диапазон температур
|
0 ... +50 oС
|
|
Потребляемая мощность
|
30 - 60 ВА
|
|
Габариты базового блока
|
170 х 100 х 45 мм
|
|
Вес базового блока
|
1,15 кг
|
| Модель | Спецификация | Стоимость | Купить |
| RS Jet mini 303 | Портативный комплекс радионаблюдения | по запросу |
|
