• Широкий диапазон частот исследуемых сигналов;
• Векторный спектральный анализ в различных промежуточных полосах частоты;
• Высокий динамический диапазон амплитуд обрабатываемых сигналов;
• Высокая скорость обработки результирующих спектров входных сигналов;
• Демодуляция АМ, FM сигналов в реальном масштабе времени;
• Полная компенсация фазовых сдвигов сигнала возбуждения в методе ВЧ-навязывания
• Формирование напряжения смещения для активизации работы радиоэлектронных устройств;
• Наличие автоматических режимов анализа;

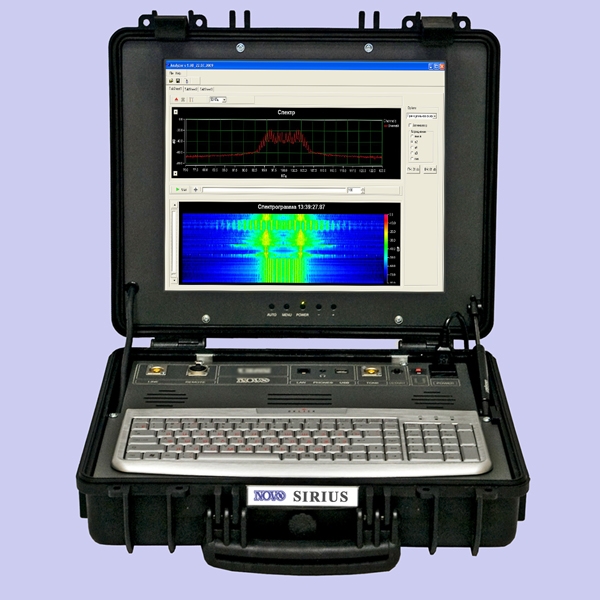

• Встроенные в основной блок компьютер с операционной системой WINDOWS XP и 17" TFT дисплей;
• Герметичный, ударопрочный корпус.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Обнаружение эффекта ВЧ-навязывания в электронных устройствах и проводных линиях
Диапазон частот сигнала возбуждения, кГц * 10÷100000
Максимальный уровень сигнала возбуждения, В ±3
Диапазон регулировки уровня сигнала возбуждения, не менее, дБ 40
Электронный аттенюатор входного сигнала, дБ 0,20
Чувствительность по входу (для модулирующего сигнала, при соотношении с/ш 10 дБ), не более, мкВ 10
Шаг перестройки по частоте, кГц 0,1;1;10;100
Компенсация фазового сдвига между сигналом возбуждения и ответным сигналом, градус ±90
Полосы пропускания для модулирующего сигнала, кГц 3, 25
Обнаруживаемые виды модуляции АМ, FM, РМ
Центральные частоты октавных полос сигнала акустического возбуждения, Гц 250, 500, 1000, 2000, 4000, 8000
Уровень звукового давления тестового акустического сигнала в полосе 150-10000 Гц, не менее, дБ 90
Анализ спектра входного сигнала
Диапазон частот входного сигнала, кГц * 10-100000
Чувствительность по входу (при соотношении с/ш 10 дБ), не более, мкВ 120
Входное сопротивление, Ом 100
Электронный аттенюатор входного сигнала, дБ 0,20
Виды подключения к входному разъему Симметричный, несимметричный
Напряжение смещения, В 0; ±12
Максимальная амплитуда входного сигнала, В ±10
Разрешение по частоте (при количестве точек отсчета 1024), кГц 0,03; 0,3; 3; 30
Время формирования одиночной выборки спектра сигнала (при количества точек отсчета 1024), не более, сек 0,1
Полосы пропускания для преобразования сигнала (по уровню - 3дБ), кГц 25; 250; 2500, 25 000
Полосы обзора результирующего спектра сигнала, кГц 50; 500; 5000;50000; 100000
Обнаруживаемые виды модуляции АМ, FM, PM
Возможность демодуляции сигналов АМ, FM, PM
Анализ звуковых частот
Диапазон частот входного сигнала, Гц 100-25000
Чувствительность по входу (при соотношении с/ш 10 дБ), не более, мкВ 10
Динамический диапазон, не менее, дБ 120
Входное сопротивление, кОм 50
Виды подключения к входному разъему Симметричный, несимметричный
Напряжение смещения, В 0; ±12
Максимальная амплитуда входного сигнала, В ±2
Анализ спектра сигнала в полосе обзора, кГц 6; 50
Мощность выходного усилителя, Вт 20



*В последующей модификации прибора планируется расширение диапазона частот до 400 МГц.
