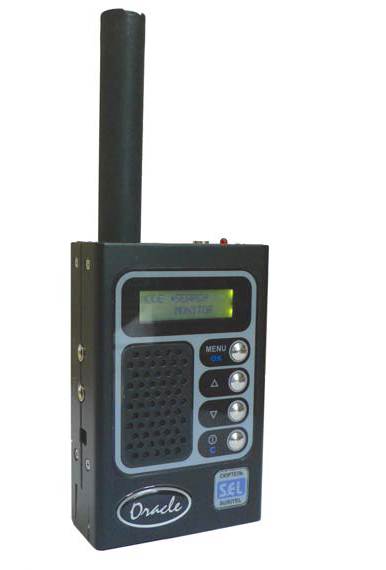

Скоростной поисковый приёмник-коррелятор SEL SP-81 "Оракул" предназначен для оперативного обнаружения и поиска в ближней зоне устройств съема акустической информации, использующих радиоканал, в т.ч. мобильных телефонов.

Наличие пассивного акустического коррелятора позволяет бесшумно и скрытно выявлять источники радиоизлучения, модулированные аналоговыми сигналами, (радиомикрофоны) в автоматическом режиме без участия оператора.

В приёмнике предусмотрены два режима работы: поисковый – для обнаружения и локализации источников радиоизлучений и сторожевой – для непрерывного контроля за радиообстановкой в реальном времени. При обнаружении сигнала индицируются его частота и уровень, а демодулированный сигнал может воспроизводиться через встроенный громкоговоритель. Приёмник обнаруживает радиопередатчики с мощностью в антенне 5 мВт на расстоянии не менее 5 м. Время сканирования всего частотного диапазона зависит от помеховой обстановки и составляет в среднем несколько секунд.

Используемый в приборе метод корреляции предназначен для выявления радиомикрофонов и основан на сравнении демодулированного радиосигнала с опорным акустичеcким, присутствующим в помещении.
Алгоритм, применяемый в приёмнике "Оракул", основан на вычислении кросскорреляционой функции текущей мощности акустического сигнала, т.е. его огибающей. Это позволяет не учитывать различие формы исследуемого и опорного сигналов, появляющееся из-за резонансных свойств помещения, что существенно повышает достоверность анализа. Для реализации этого алгоритма оптимально подходит именно речевой сигнал, обладающий высоким пик-фактором (т.е. изменением текущей мощности). Кроме того, этот метод позволяет обнаруживать радиопередатчики с закрытым аналоговым каналом, например, с инверсией спектра.


Отличительные особенности:

• сторожевой и поисковый режимы работы;
• встроенный пассивный коррелятор;
• встроенная энергонезависимая память обеспечивает сохранение параметров обнаруженных радиоустройств
• возможность подключения ПК через COM-порт

Программное обеспечение к "Оракулу" позволяет осуществлять полное управление приёмником с портативного компьютера, вести базу данных сигналов, осуществлять просмотр и мониторинг сигналов, а также задавать интересующую частоту сигнала.

Технические характеристики:

• диапазон принимаемых частот 20 - 3000 МГц
• виды модуляции сигнала WFM, NFM, AM, импульсная (PM)
• стандарты обнаруживаемых цифровых сигналов D-AMPS, DECT, GSM 900, GSM 1800, Bluetooth
• чувствительность по входу для захвата сигнала в диапазоне частот:
  • 20 - 200 МГц - 80 дБм (23 мкВ)
  • 200 - 600 МГц - 70 дБм (71 мкВ)
  • 600 - 1000 МГц - 63 дБм (160 мкВ)
  • 1000 - 1400 МГц -56 дБм (360 мкВ)
  • 1400 - 1600 МГц -49 дБм (795 мкВ)
  • 1600 - 2500 МГц -46 дБм (1,2 мВ)
  • 2500 - 3000 МГц - 43 дБм (1,6 мВ)
• точка компрессии -1дБ по входу, не менее -3 дБм
• динамический диапазон измерителя уровня сигнала не менее 70 дБ
• время сканирования диапазона 12 с
• среднее время настройки на один сигнал 3 с
• среднее время анализа корреляции одного сигнала 4 с
• количество запоминаемых сигналов до 999
• количество исключаемых сигналов до 999
• ток потребления не более 120 мА
• источник питания батарея 9 В или сеть 220 В через адаптер
• дальность обнаружения радиопередатчиков с мощностью в антенне 5 мВт не менее 5 м
• габаритные размеры без антенны 106 х 68 х 32 мм
• масса 250 г

Для расширения частотного диапазона «Оракула» до 9 ГГц может использоваться конвертер СВЧ диапазона SEL SP-9000

Для расширения частотного диапазона «Оракула» до 9 ГГц может использоваться
конвертер СВЧ диапазона SEL SPD9000
