DIGIDIM 440 / 444 / 503AV / 445 / Imagine 942 - Входные модули Helvar
DIGIDIM 440 / 444 / 503AV / 445 / Imagine 942 - Входные модули Helvar

Входные модули Helvar DIGIDIM полезны тем, что позволяют использовать в системах управления освещением Хелвар устройства сторонних производителей: выключатели, датчики, таймеры, регуляторы.

DIGIDIM 440 Восьмивходовый блок

  • Семейство продуктов: DIGIDIM
  • светодиодный индикатор состояния
  • имеются заводские настройки
  • кнопка физического выбора прибора
  • каждый вход может работать с кнопкой, или с выключателем
  • Позволяет встраивать в систему Helvar DIGIDIM выбранные заказчиком переключатели, датчики и выходные устройства сторонних производителей
  • Полный набор возможностей для программирования с помощью комплекта программных инструментов
Блок ввода (440)
Блок ввода DIGIDIM представляет собой DALI-совместимый интерфейс разработан, чтобы позволить заказчику указанные переключатели, датчики, таймеры или другие устройства управления встроен в систему управления освещением DIGIDIM. Это имеет 8 входов без напряжения, которые могут быть либо мгновенными, либо блокировка, разрешающая выбор команд DALI.

Ключевые преимущества:
• Готовая операция с использованием показанных по умолчанию функций:
Switch 1 Recall Scene 1
Switch 2 Recall Scene 2
Switch 3 Recall Scene 3
Switch 4 Recall Scene 4
Switch 5 Raise light level
Switch 6 Lower light level
Switch 7 Maximum light level
Switch 8 Off
• Светодиод состояния дает визуальную индикацию тока единиц режим работы: нормальная работа, инициализация, физический отбор или активация входа.
• Физический / Переключатель режимов.
• Может использоваться с мгновенными или блокирующими переключателями.
• Полностью программируется с использованием программного обеспечения DIGIDIM Toolbox.
Замечания по установке
• Подключение экрана (SC) на этом устройстве должно быть подключен к земле для обеспечения правильной работы.
• Между кабелем должно быть не более 50 м исполнительный выключатель и вход на блок.

Технические характеристики:
Переключаемые входы
Соединения: 1–8 входов (активный низкий уровень)
Земля входа COM * При необходимости эти соединения могут быть внешне связанным, чтобы обеспечить общее соединение
Напряжение на контактах 1–8: 5 В, номинальное при разомкнутом выключателе, необходим выключатель менее 2 В
Защита от перегрузки: ± 35 В
Ток короткого замыкания: максимум 0,5 мА
Период отката: 50 мс
Подключения
DALI: стандартный клеммный блок DIGIDIM, до 1,5 мм² цельный или многожильный
Входы: до 4 мм² с твердым сердечником или до 2,5 мм² многожильный. Максимальный кабель длина не должна превышать 50 м каждый вход.
Мощность:
Выход питания DALI: Нет (Используйте внешнее питание DALI поставка)
DALI потребление: 10 мА
Размеры
Габариты: корпус на DIN-рейку шириной 70 мм
Вес: 110 г
IP-код: IP20
Условия эксплуатации
Температура окружающей среды: от 0 ° C до + 35 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от –10 ° C до + 70 ° C
Соответствие и стандарты
ЭМС-эмиссия: EN 55015
ЭМС-устойчивость: EN 61547
Безопасность: EN 60950
Изоляция: 4 кВ
Окружающая среда: соответствует требованиям WEEE и RoHS
директивы


DIGIDIM 444 Четырёхвходовый блок (Миниатюрный)

  • Семейство продуктов: Imagine, DIGIDIM, RoomSet
  • Четырёхвходовый блок имеет полностью совместимый с DALI интерфейс, позволяет использовать в системе управления освещением DIGIDIM выбранные пользователем выключатели, датчики, таймеры и другие устройства с сухим контактом
  •
  • Позволяет встраивать в систему управления освещением Helvar выбранные заказчиком переключатели, датчики, таймеры и другие устройства управления включением/выключением
  • Полный набор возможностей для программирования с помощью комплекта программных инструментов и пакета ПО для дизайна
  • Входы гальванически развязаны с шиной, каждый вход настраивается независимо
  • Монтируется непосредственно под выключатель
  • имеются заводские настройки
  • каждый вход может работать с кнопкой, или с выключателем

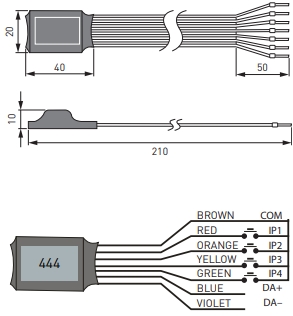

Мини входной блок DIGIDIM (444)

Mini Input Unit - это DALI-совместимый интерфейс, разработан, чтобы позволить заказчику указанные переключатели, датчики, таймеры или другие устройства управления встроен в систему управления освещением DIGIDIM.

Мини входной блок представляет собой небольшой, предварительно смонтированный, инкапсулированный печатная плата и подходит для включения во все задние коробки стандартного размера вместе с подходящим сетевым выключателем.

Ключевые преимущества
• Предварительно сконфигурированы с сенсорными диммерами для двух групп.
• Подходит для всех стандартных размеров задних ящиков и архитрав
стиль обратно коробки.
• Сенсорный затемнения с помощью мгновенного кнопочного переключателя.
• Может использоваться с мгновенными или блокирующими переключателями.
• Полностью программируется с помощью программного обеспечения DIGIDIM Toolbox

Подключения:
Входы: 4 входа (активный низкий уровень)
Земля входа COM
Защита от перегрузки: ± 7 В
Ток короткого замыкания: максимум 0,5 мА
Период отката: 50 мс
Напряжение без переключения
входы:
Номинал 5 В с разомкнутым выключателем,
должно быть меньше 0,3 В с выключателем
закрыто.
Изоляция: Нет изоляции от сети DALI: коммутаторы должны предоставлять пользователю защиту.
Требования к кабелю
DALI: DALI Ленточный кабель
Наконечники 1,2 мм.
Длина кабеля 170 мм
Внимание: не увеличивайте длина проводов. Это может привести к помехам.
Мощность
Выход питания DALI: Нет (Используйте внешнее питание DALI поставка.)
DALI потребление: 10 мА
Размеры: герметичная печатная плата
Вес: 10 г
IP-код: IP20
Монтаж: для установки в подходящем
только в закрытом помещении.
Условия эксплуатации
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от -10 ° C до +70 ° C

Соответствие и стандарты
ЭМС-эмиссия: EN 55015
ЭМС-устойчивость: EN 61547
Безопасность: EN 61347-2-11
Окружающая среда: соответствует требованиям WEEE и RoHS директивы.

Imagine 942 Imagine восьмивходовый блок

  • Семейство продуктов: ImagineRoomSet
  • Позволяет использовать в системе маршрутизации Imagine выбранные пользователем переключатели, датчики и выходные устройства сторонних производителей
  • Полный набор возможностей для программирования с помощью пакета ПО для дизайна
  • светодиодный индикатор статуса
  • каждый вход может работать с кнопкой, или с выключателем
  • четыре входа могут работать с аналоговыми устройствами 0-10В
Входной модуль 942 позволяет интегрировать в роутерные системы управления освещением традиционные выключатели, выключатели звонкового типа, датчики, таймеры и другие устройства,

 работающие на замыкание/размыкание контакта. Также модуль позволяет подключить к системе аналоговые устройства управления 0-10 В. Модуль имеет 8 пар безпотенциальных контактов, информация с которых (замкнут или разомкнут) может быть использована для совершения различных действий по управлению освещением или для создания
 логических связок и условий.

Входы 1 - 4 могут быть использованы для подключения аналоговых
устройств 0-10 В.

Ключевые преимущества Helvar Imagine 942
• Светодиодный индикатор позволяет отслеживать режим работы устройства.
• Кнопка для ручного управления
• Может использоваться с традиционными и звонковыми выключателями
• Может использоваться с аналоговыми устройствами управления 0-10В
• Настраивается с помощью программы Designer
• Может использоваться с реле времени
Указания по применению
• Максимальная длина кабеля от выключателя до входного модуля – 50 м.
• Аналоговые устройства управления должны поддерживать протокол управления 0-10В (источник)
Технические характеристики Helvar Imagine 942

Безпотенциальные входы
Подключение: 1-8 входы, СОМ – общий вход
Напряжение на контактах 1-8: 5 В – номинальное напряжение открытого контакта
2 В – макс. напряжение закрытого контакта
Защита от перенапряжения: ±35 В
Ток короткого замыкания: 0.5 мА макс.
Время срабатывания: 50 мс
Аналоговые входы
Подключение: 1-4 входы
СОМ – общий вход
Входное напряжение: 0-10 В
Защита от перенапряжения: ±15 В
Входной импеданс: 7.5 кОм
Время установки: 10 мс
Время отклика: 50 мс
Питание
Источник питания: Питание из шины DALI
Ток питания: 10 мА
Эксплуатационные характеристики
Температура эксплуатации: 0°С … 40°С
Относительная влажность: Макс. 90%, без конденсации
Температура хранения: -10°С … 70°С
Механические параметры
Корпус: DIN-реечный корпус, 70 мм ширина
Масса: 260 г
Соответствие стандартам
Помехи: EN 55081
ЭМ устойчивость: EN 61547
Соответствие стандартам
Безопасность: EN 60950
Класс защиты IP IP 30 (IP00 на клеммах)
Изоляция 4 кВ от входов DALI
Гарантийные обязательства
Гарантийный срок эксплуатации: 2 года
Возможно предоставление расширенной гарантии.

Для заказа оборудования Helvar, отправьте запрос на e-mail info@datasystem.ru

Или отправьте запрос через форму запроса

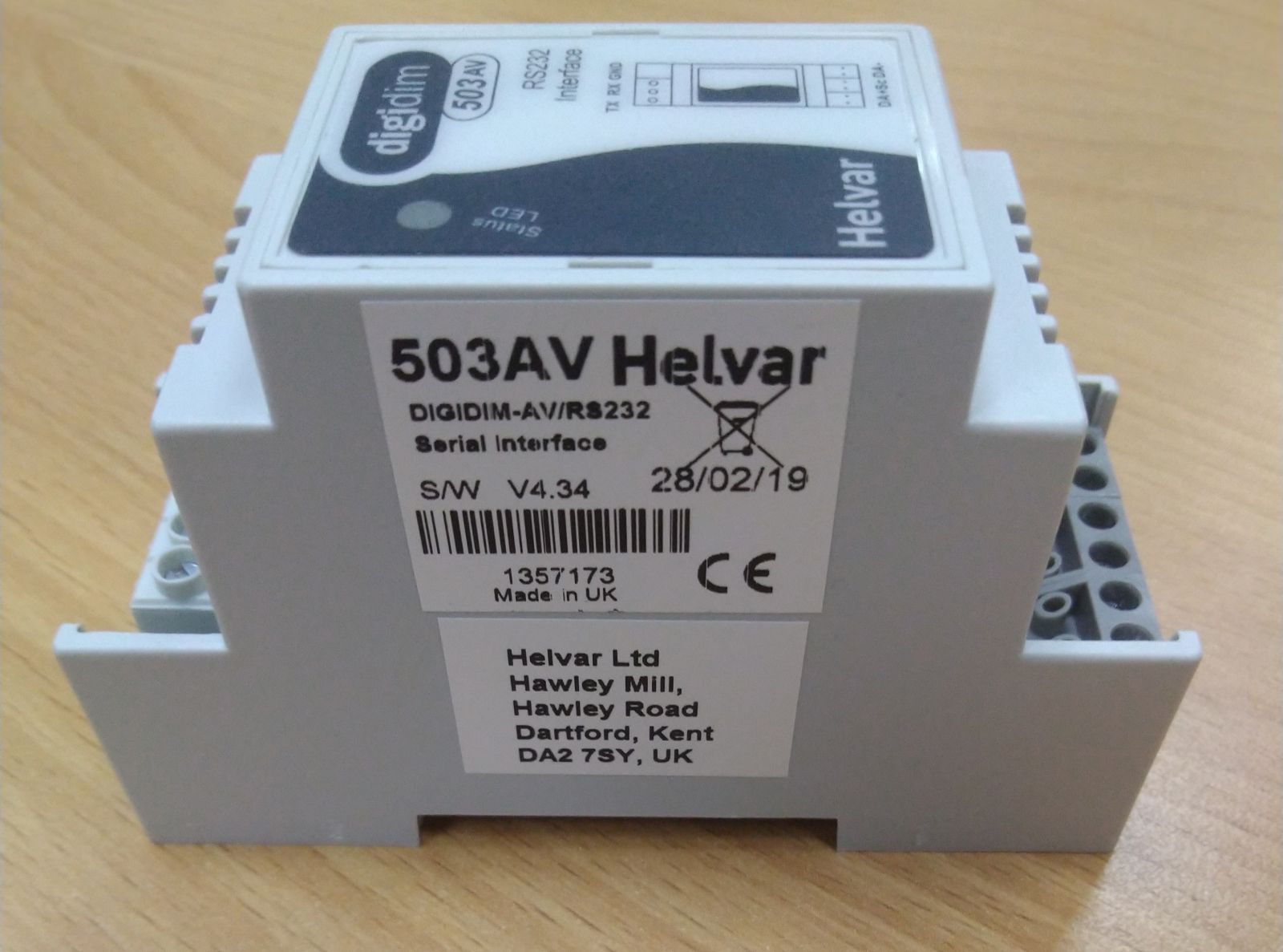

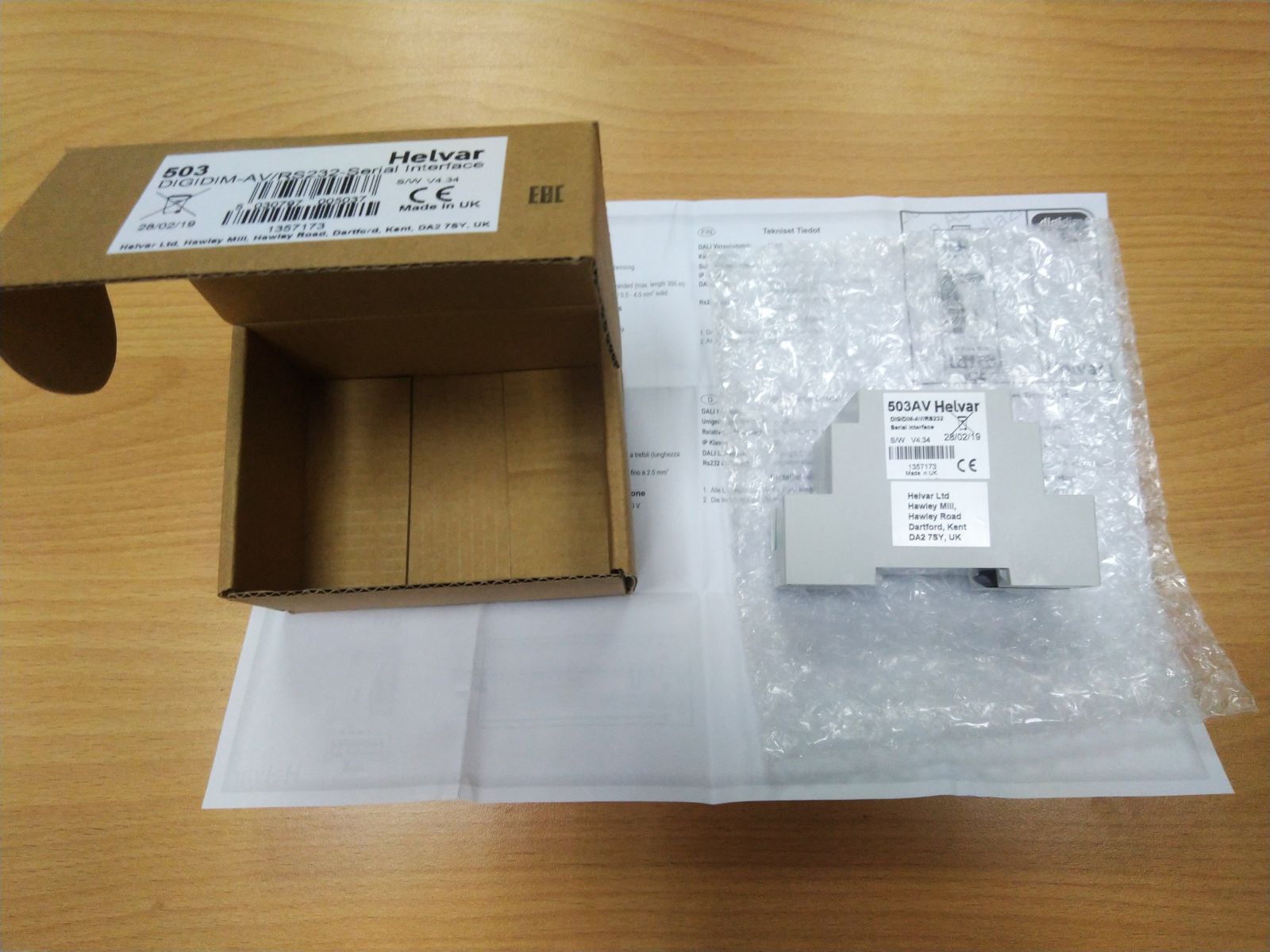

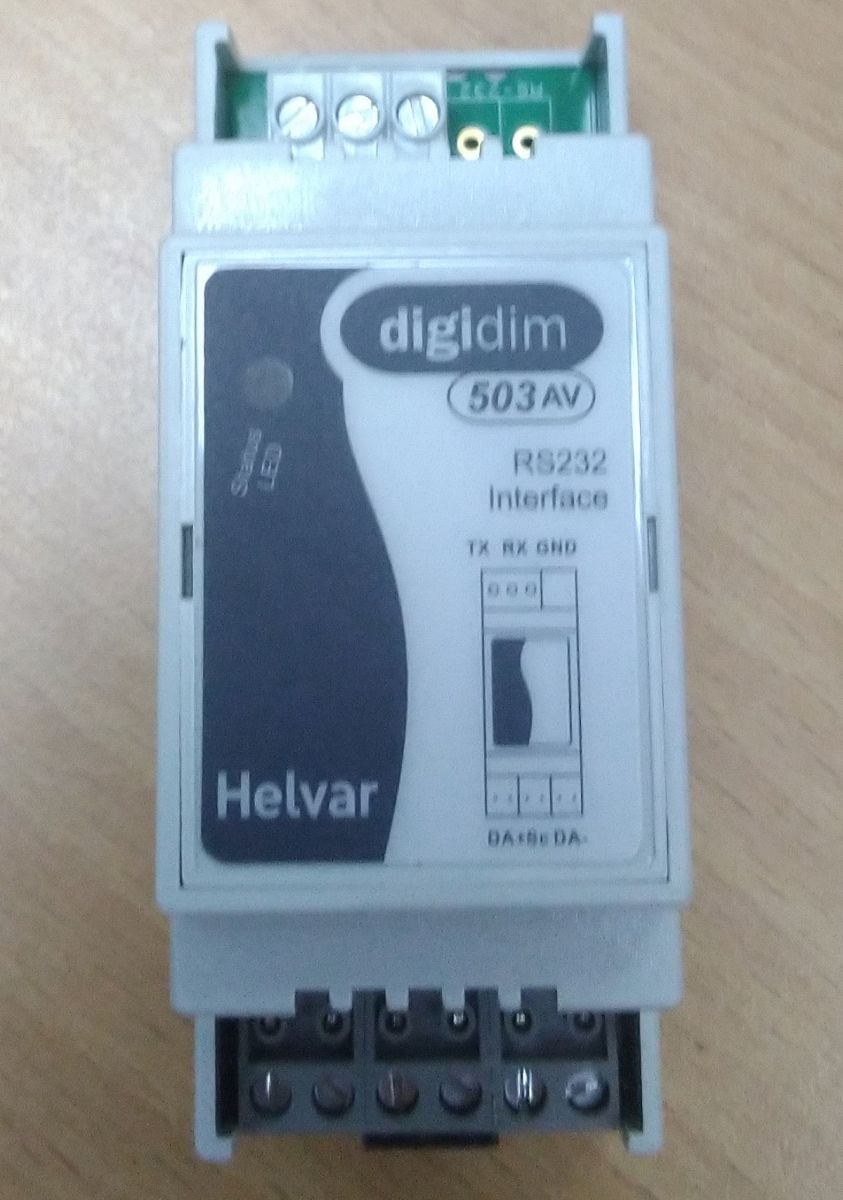

DIGIDIM 503AV AV-интерфейс

DIGIDIM 503AV AV-интерфейс DIGIDIM 503AV AV-интерфейс
DIGIDIM 503AV AV-интерфейс
  • Семейство продуктов: DIGIDIM
  • Аудио-видео интерфейс позволяет включать в систему DIGIDIM внешние устройства (например, большие сенсорные панели)
  • Порт RS232 гальванически развязан с шиной DALI оптопарами
  • монтируется на дин-рейку
  • светодиодный индикатор статуса
  • 4 кВт изоляция между DALI и портом RS232
  • разъём 9пин D-SUB в комплекте
Интерфейс 503 AV представляет собой устройство на DIN-рейке, которое обеспечивает двустороннюю связь между последовательным интерфейсом RS232 порт на персональном компьютере или AV-системе, и:
• Системы DIGIDIM / DALI (автономные или запрограммированные Панель инструментов или с сенсорной панелью Helvar 924 LCD).
• Маршрутизатор Helvar 905 DIGIDIM
• Маршрутизатор Helvar 910 DIGIDIM
• Маршрутизатор Helvar 920 Imagine

Интерфейс AV позволяет внешним последовательным устройствам иметь базовый контроль над системой, а также сделать основной запросы о состоянии системы. Для этого система
Команды документированы и доступны в документации.  Интерфейс AV имеет полную оптическую изоляцию между система и последовательный порт RS232.

503 AV интерфейс ключевые преимущества
• Двунаправленный последовательный интерфейс для базовой системы мониторинг и контроль

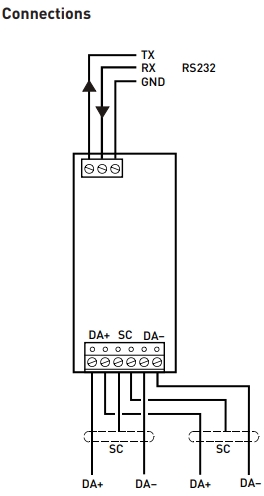

• Клеммные колодки для проводки DALI и RS232
• Питание от DALI bus

Технические характеристики:

Подключение
Кабель DALI: 2-проводной 0,5 мм² - 1,5 мм² витой (макс. длина 300 м)
Кабель RS232: 0,5 мм² - 2,5 мм² многожильный 0,5 мм² - 4 мм² твердое тело
Мощность:
DALI потребление: 15 мА
Механические данные
Размеры: 35 мм × 90 мм × 58 мм
Вес: 80 г
IP-код: IP30
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: не более 90%, без конденсации
Температура хранения: от -10 ° C до +70 ° C
Соответствие и стандарты
DALI: IEC 62386, с дополнениями Helvar
ЭМС-эмиссия: EN 55 015
ЭМС иммунитет: EN 61 547
Безопасность: EN 61347-2-11
Изоляция: 3 кВ
Окружающая среда: соответствует требованиям WEEE и RoHS директивы.

DIGIDIM 445 Четырёхвходовый блок интерфейсный, с переключателем

  • Семейство продуктов: ImagineDIGIDIMRoomSet
  • Исключительно компактный интерфейсный блок для сопряжения переключателей или кнопочных панелей сторонних производителей
  • Полный набор возможностей для программирования с помощью комплекта программных инструментов и пакета ПО для дизайна
  • полноценно заменяет Хелвар 4-кнопочную панель
  • 4 выхода для индикационных светодиодов
  • винтовые клеммы
  • питается от DALI шины
  • совместим со всеми системами Хелвар
  • полная настройка программами Designer или Toolbox

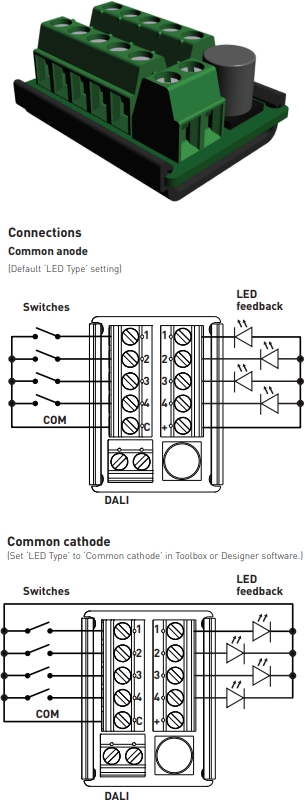

Digidim 445 - это компактный интерфейсный блок, который позволяет подключать сторонние переключатели или кнопочные панели к системам управления освещением Helvar.
Устройство имеет четыре входа переключателя для использования контактов Volt-free и четыре светодиодных выхода для индикаторных светодиодов.

Питание устройства происходит от сети DALI, поэтому внешний источник питания не требуется.
Подключение к устройству осуществляется через винтовые клеммы.
Компактная конструкция позволяеь установить устройство внутри стороннего переключателя / кнопочного модуля или задней коробки.
Устройство полностью совместимо с системами управления освещением Helvar, и ее работа настраивается с помощью программного обеспечения Helvar Toolbox or Designer

Основные преимущества
• Компактная конструкция
• 4 входа переключателя
• 4 светодиодных выхода
• Питание от сети DALI

Технические данные
Подключения
Входы: 4 входа
COM вход заземления
Защита от перегрузки: ± 7 В
Ток короткого замыкания: 0,5 мА макс.
Период отката: 50 мс
Напряжение без переключения
входы:
Номинал 5 В с разомкнутым выключателем,
должно быть меньше 0,3 В с переключатель замкнут
Изоляция: Нет изоляции от сети DALI:
коммутаторы должны предоставлять пользователю защиту
Светодиодный выход: источник 5 В, источник 1 кОм импеданс
Требования к кабелю
Размер провода: до 1,5 мм²
Длина полосы: 5 мм
Питание
Выход питания DALI: Нет (Используйте внешнее питание DALI
поставка)
DALI потребление: 15 мА
Максимальная длина провода
Переключение входов: 0,5 м
Светодиодные драйверы выходов: 0,5 м
DALI: 300 м
Механические данные
Размеры: 30 мм × 23 мм × 14 мм
Соединительные винты: M2 (отвёртка 0,4 мм
2,5 мм)
IP-код: IP00
Условия эксплуатации
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от –10 ° C до + 70 ° C
Соответствие и стандарты
ЭМС-эмиссия: EN 55015
ЭМС-устойчивость: EN 61547
Безопасность: EN 60950
Окружающая среда: соответствует требованиям WEEE и RoHS директивы

Для заказа оборудования Helvar, отправьте запрос на e-mail info@datasystem.ru

Или отправьте запрос через форму запроса




Модель Спецификация Стоимость Купить
DIGIDIM 440 / 444 / 503AV / 445 / Imagine 942 Входные модули Helvar по запросу
окБыстрый заказ:  Отправьте запрос на e-mail: info@datasystem.ru

Доставка осуществляется во все регионы РФ.
Юридическим лицам предоставляется полный пакет бухгалтерских документов.

Создание сайта
Mystery Group
2001-2020 © Компания ДАТАСИСТЕМ. Все права защищены. Политика конфиденциальности. Пользовательское соглашение

Мы используем куки (cookies) с целью повышения удобства вашей работы с сайтом.

Продолжая работу с сайтом, вы соглашаетесь с нашей политикой конфиденциальности.
