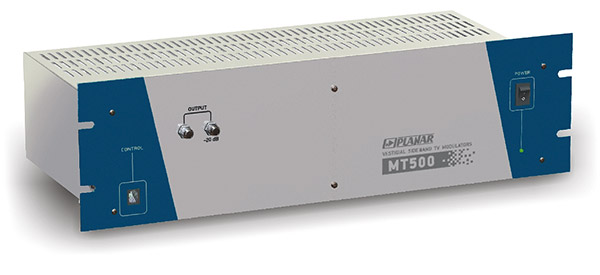

Многоканальный ТВ модулятор МТ500
Продукт снят с продаж.
Для получения информации об актуальных продуктах, отправьте запрос
Отправить запросМногоканальный ТВ модулятор «МТ500» применяется в тех случаях, когда необходимо транслировать в кабельную сеть большое количество программ со спутниковых ресиверов. МТ500 представляет собой 16 однополосных моно/стерео модуляторов в едином компактном конструктиве (19" конструктив высотой 3U). МТ500 работает со спутниковыми ресиверами любого типа, используя A/V сигналы. МТ500 позволяет работать в смежных каналах.
- До 16 модуляторов в одном конструктиве
- Однополосная модуляция (возможность работы в смежных каналах)
- Работа с сигналом стереозвукового сопровождения A2 (модуляторы М03 и М04)
- Режим самодиагностики
Модулятор телевизионный многоканальный МТ500 (далее МТ) предназначен для преобразования полных цветовых видеосигналов и сигналов звукового (или стереозвукового) сопровождения в радиосигналы вещательного телевидения.
Применяется в средних и крупных системах КТВ как самостоятельное законченное устройство, так и в комплексе с головными станциями СГ24 и СГ3000.
МТ представляет собой 19 дюймовый конструктив высотой 3U (базовый блок МТ500), в котором располагаются модули перестраиваемых однополосных модуляторов (М01, М02, М03, М04). МТ может быть выполнен с любым количеством модулей модуляторов (от 1 до 16 шт.). Установку дополнительных модулей (при наличии свободных посадочных мест) можно выполнить самостоятельно.
Модуляторы могут работать в смежных телевизионных каналах.
МТ500 рекомендуется для применения совместно со спутниковыми ресиверами.
МТ500 программируется с помощью программатора ПС-24 или с компьютера через переход RS232-СГ24.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Тип модулятора | M01 | M03 | M02 | M04 |
| Тип сигнала звукового сопровождения | моно | стерео | моно | стерео |
| Диапазон частот несущей изображения, МГц | 48-470 | 470-862 | ||
| Входной уровень сигнала ВИДЕО, В | 1,0 / 75 Ом | |||
| Входной уровень сигнала ЗВУК, В | 0,37 / 10 кОм | |||
| Шаг изменения частоты несущей изображения, МГц | 0,25 | |||
| Отношение уровней несущих изображения и звукового сопровождения, дБ | 16 | |||
| Уровень побочных частот на выходе, дБс, не более | - 60 | |||
| ТВ стандарт | D/K (B/G – опция) | |||
| Глубина регулировки уровней входных сигналов, дБ | +/- 3 | |||
| Глубина регулировки выходного уровня, дБ, не менее | 10 | |||
| Уровень выходного сигнала базового блока МТ500, дБмкВ | 72…82 | |||
| Потребляемая мощность, Вт | до 40 | |||
| Модель | Спецификация | Стоимость | Купить |
| Многоканальный ТВ модулятор МТ500 | Многоканальный ТВ модулятор МТ500 | по запросу |
|
