Лазерные микрофоны

Вся информация, размещенная на этой странице, носит исключительно информационный характер. Мы не даем консультаций, где это можно купить и как или из чего сделать. В нашем магазине эти устройства не продаются.

В последние годы появилась информация, что спецслужбы различных стран и недобросовестно конкурирующие фирмы для несанкционированного получения речевой информации все чаще используют дистанционные портативные средства акустической разведки. Эти сообщения закономерно вызывают серьезные опасения руководителей служб безопасности предприятий и организаций. Одними из самых современных и эффективных считаются лазерные системы акустической разведки (ЛСАР), которые позволяют воспроизводить речь, любые другие звуки и акустические шумы при лазерно-локационном зондировании оконных стекол и других отражающих поверхностей.

По свидетельству прессы (в том числе и специальных изданий), в США, например, в середине 80-х годов продавцы спецтехники отметили всплеск интереса у покупателей именно к лазерным микрофонам. Не меньший интерес в настоящее время проявляется к данным изделиям и в России. В связи с этим уместно провести анализ современного уровня развития ЛСАР, коснуться физических особенностей съема информации и рассмотреть ряд факторов, влияющих на результаты применения данного средства.

История создания первых ЛСАР уходит в 30-е годы, когда подобные устройства пытались сконструировать с помощью лампы и светофильтра. При этом лабораторные испытания можно было признать успешными. C развитием лазерной техники уже в 60-е годы удалось создать и поставить на вооружение ЦРУ первые специализированные системы съема информации.

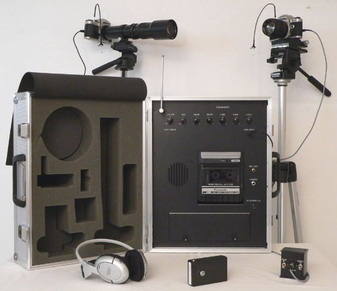

На сегодняшний день создано целое семейство лазерных средств акустической разведки. В качестве примера можно привести систему SIPE LASER 3-DA SUPER. Данная модель состоит из источника излучения (гелий-неоновый лазер), приемника этого излучения с блоком фильтрации шумов, двух пар головных телефонов, аккумулятора питания и штатива. Наводка лазерного излучения на оконное стекло нужного помещения осуществляется с помощью телескопического визира. Изменять угол расходимости выходящего пучка позволяет оптическая насадка, высокая стабильность параметров достигается благодаря использованию системы автоматического регулирования. Модель обеспечивает съем речевой информации с оконных рам с двойными стеклами с хорошим качеством на расстоянии до 250 м.

Достижения в развитии лазерной техники позволили значительно улучшить технические характеристики и надежность работы данных систем разведки. Так, лазерное устройство фирмы Hewlett- P ackard НРО150 имеет паспортную дальность ведения разведки до 1000 м. Кроме того, имеются сообщения о потенциальной возможности работы при удаленности объекта на расстояние до 10 км.

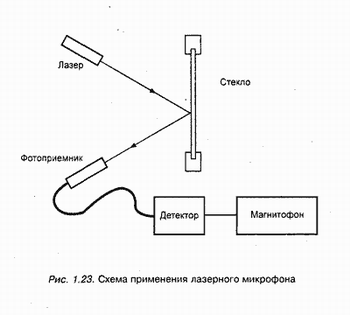

Рассмотрим более подробно физические процессы, происходящие при перехвате речи с помощью ЛСАР. Зондируемый объект - обычно оконное стекло - представляет собой своеобразную мембрану, которая колеблется со звуковой частотой, создавая фонограмму разговора. Генерируемое лазерным передатчиком излучение, распространяясь в атмосфере, отражается от поверхности оконного стекла и модулируется акустическим сигналом, а затем воспринимается фотоприёмником, который и восстанавливает разведываемый сигнал.

В данной технологии принципиальное значение имеет процесс модуляции, который можно описать следующим образом.

Звуковая волна, генерируемая источником акустического сигнала, падает на границу раздела воздух-стекло и создает своего рода вибрацию, то есть отклонения поверхности стекла от исходного положения. Эти отклонения вызывают дифракцию света, отражающегося от границы. Если размеры падающего оптического пучка малы по сравнению с длиной “поверхностной” волны, то в суперпозиции различных компонент отраженного света будет доминировать дифракционный пучок нулевого порядка. В этом случае, во-первых, фаза световой волны оказывается промодулированной по времени с частотой звука и однородной по сечению пучка, а во- вторых, пучок “качается” с частотой звука вокруг направления зеркального отражения.

Необходимо учитывать, что на качество принимаемой информации оказывают влияние следующие факторы:

• параметры используемого лазера (длина волны, мощность, когерентность и т. д.);
• параметры фотоприемника (чувствительность и избирательность фотодетектора, вид обработки принимаемого сигнала и т. д.);
• параметры атмосферы (рассеяние, поглощение, турбулентность, уровень фоновой засветки и т. д.);
• качество обработки зондируемой поверхности (шероховатости и неровности, обусловленные как технологическими причинами, так и воздействием среды - грязь, царапины и проч.);
• уровень фоновых акустических шумов;
• уровень перехваченного речевого сигнала; конкретные местные условия.

Все эти обстоятельства накладывают свой отпечаток на качество фиксируемой речи, поэтому нельзя принимать на веру данные о приеме с дальности в сотни метров - эти цифры получены в условиях полигона, а то и расчетным путем.

В частности, представители фирмы РК ELECTRONIC достаточно корректно называют дальность перехвата своего изделия PK1035-SS от нескольких метров до 500 метров. Кроме того, многие западные пользователи в открытых публикациях утверждают, что в городских условиях ни о каких сотнях метров говорить не приходится. Тот же результат получен и немногочисленными нашими соотечественниками, владеющими ЛСАР (кстати, в основном западного производства). В итоге, несколько ослабевает интерес специалистов к лазерным системам съема информации и, соответственно, к организации защиты информации от утечки по этому каналу. В немалой степени разочарование постигло и тех, кто жаждет приобрести черный ящик с красной кнопкой, нажав которую, без труда, знаний, навыков и без риска можно получить блестящий результат. На самом же деле применение такой сложной, можно сказать, капризной системы, какой является ЛСАР, немыслимо без долгой, кропотливой подготовки и существенных затрат как на систему съема, так и на оборудование для обработки результатов.

Обязательным условием использования ЛСАР также является изучение тактики ее использования в различных условиях.

Из всего вышесказанного можно сделать следующие выводы: лазерные системы съема существуют и являются при грамотной эксплуатации весьма эффективным средством получения информации; ЛСАР в то же время не является универсальным средством, так как многое зависит от условий применения; не все то является лазерной системой разведки, что так называется продавцом или производителем; без квалифицированного персонала тысячи и даже десятки тысяч долларов, потраченные на приобретение ЛСАР, пропадут зря; службы безопасности должны разумно оценить необходимость защиты информации от ЛСАР. Если существует реальная угроза, защиту следует организовать с учетом особенностей расположения и функционирования объектов, с учетом технических и финансовых возможностей противостоящей стороны, а также с соблюдением требований по экологии, эргономике и эстетике.


Защита от лазерного микрофона своими руками

Помещения вашего офиса могут прослушивать многими способами, один из которых резонанс оконных стёкол. Но даже лазерному детектору можно поставить помеху.

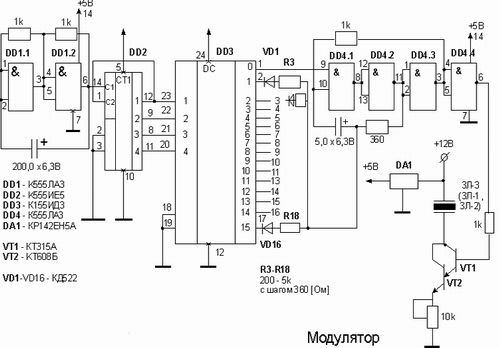

На рисунке 1 показана схема, модулирующая стекло. Резонирующим элементом служит пьезо-элемент, который жёстко крепится по центру стекла для обеспечения максимальной амплитуды. Схема собрана на ТТЛ микросхемах, потребляющих большой ток, поэтому для питания необходимо использовать сетевой блок питания. Пьезодатчик модулирует стекло таким образом, что амплитуда модуляции стекла выше, чем модуляция голосом при средней громкости произношения. Кроме того, пьезоэлемент модулирует стекло на разных частотах, что ещё больше затрудняет съём информации через стекло.

Предлагается и более простая схема срыва прослушивания (рис. 2).
В качестве модулятора c частотой 50 Гц используется обычное малогабаритное реле постоянного тока РЭС 22, РЭС 9. Выводы обмотки подключаются к переменному току напряжением чуть ниже порога срабатывания. Реле жёстко крепится к стеклу клеем ЭПД.

Так же можно попробовать совсем элементарную схему для защиты от ЛСАР.

• Все мы знаем закон физики - "Угол падения равен углу отражения"
  Это значит, что надо находиться строго перпендикулярно окну прослушиваемого помещения. Из квартиры напротив вы вряд ли поймаете отраженный луч, так как стены здания обычно, я уж не говорю про окна, немного кривоваты и отраженный луч пройдет мимо вас с допуском от 1 до ... метров.
• Перед важным совещанием приоткройте окно, и пока шпионы бегают по соседним зданиям и ищут отраженный луч, вы наверняка успеете обсудить все важные моменты, а если менять положение окна каждые 5-10 минут (приоткрыть, закрыть), то всё желание прослушивать вас после такого марафона пройдет.

Проблема противодействия съему информации с использованием лазерного излучения остается весьма актуальной и в то же время одной из наименее изученных по сравнению с другими, менее “экзотическими” средствами промышленного шпионажа. Особая привлекательность таких систем обусловлена тем, что они позволяют решать задачи съема речевой информации максимально безопасно, на расстоянии, опосредованно, избегая необходимости захода в интересующее помещение с целью размещения там подслушивающего устройства, что всегда связано с риском. Кроме того, и выявление работающего лазерного микрофона очень сложно, а в ряде случаев технически неосуществимо. Известны, например, случаи использования таких микрофонов для съема информации со стекол советского посольства и консульства в США и др.
Источник: bre.ru
