DATAKAM AR-500
Автомобильный видеорегистратор высокого разрешения
Full-HD 1080p с записью на SDHC Class 4 карту памяти
Инструкция по эксплуатации
1. Спецификация видеорегистратора
2. Комплектация (упаковочный лист)
3. Внешний вид и назначение кнопок
4. Установка аккумулятора
5. Установка и извлечение карты памяти
6. Регулировка угла наклона камеры
7. Установка автомобильного держателя
8. Подключение питания
9. Включение и выключение
10. Меню настроек регистратора
11. Режимы работы
12. Работа в режиме регистратора
13. Работа в режиме фотоаппарата
14. Подключение к внешнему экрану
15. Воспроизведение записей
16. Форматирование карты памяти
17. Подключение к компьютеру
18. Зарядка аккумулятора
19. Предостережения
20. Устранение неисправностей
21. Гарантия на оборудование
Видеорегистратор изготовлен в Тайване (TAIWAN) по заказу DATAKAM Co. Ltd.
Укомплектовано и упаковано в PRC компанией DATAKAM Co. Ltd
1 Спецификация видеорегистратора
Камера Встроенная CMOS High Density 5Мп (режим Фото 8Мп/12Мп интерполяция),
угол обзора 90~120 градусов, сенсор 1/3”, 4X кратный цифровой ZOOM
Запись видео Максимальное 1920х1080@30 кадров в секунду – угол обзора 90
Оптимальное 1280х720@30 кадров в секунду – угол обзора 120
Опционально 1440х1080, 848х480, 640х480, 320х240@30~60 кадров в секунду
Экран 2,5” LTPS TFT LCD, возможен просмотр записей на месте
Тип записи До заполнения карты памяти / циклическая блоками по НЕТ/ 1/5/10/15/30/45 мин.
Звук Встроенный динамик с регулировкой громкости и микрофон с возможностью отключения
Подсветка 1 мощный LED светодиод
Воспроизведение Старт / Пауза; замедленная и ускоренная перемотка Х2, Х4, Х8 вперед и назад
Выбор ролика для воспроизведения переключение на следующий или предыдущий
Режим записи Автоматическое начало записи при подаче питания,
автоматическое выключение с задержкой 5 секунд при отключении внешнего питания
Фото 5Мп, разрешение 2592*1944
8Мп, разрешение 3200*2400
12Мп (интерполяция), разрешение 4000*3000
Кодек сжатия H.264,
Один час записи занимает (ориентировочно):
4 GB с разрешением 1920х1080@30 к/сек.
2,5 GB с разрешением 1280х720@30 к/сек.
Формат записи MOV (H.264)– воспроизведение любым плеером
Карта памяти SD (SDHC), макс. 32GB скорость не ниже Сlass 4
Датирование Отображение даты/времени на видео/фото
Видео-выход AV и HDMI (формат PAL или NTSC)
Автоматическое переключение на внешний экран при подключении кабеля
Дуплекс режим Одновременно запись и отображение на встроенном экране / внешнем мониторе
записываемого видео
Аккумулятор Сменный литий-ионный Nokia BL-5C совместимый, 1000мА, 3,7V
Питание Mini-USB 5V 1А, в комплекте адаптер в прикуриватель.
Язык меню Английский, Корейский, Китайский
Размеры 107х54х33 мм, 130гр.
Температурный режим От -10 до +50 градусов С, влажность 10~80%
2. Комплектация (упаковочный лист)
1. Автомобильный видеорегистратор DATAKAM AR-500
2. Автомобильный держатель на присоске и держатель корпуса регистратора
3. Аккумулятор BL-5C совместимый
4. Автомобильное зарядное устройство с длинным кабелем 3 метра
5. Инструкция по эксплуатации на русском
6. Чехол для ношения и хранения
7. Упаковка – коробка
Примечание: Комплектация может быть изменена поставщиком без уведомления
Вы можете приобрести отдельно:
1.Карта памяти SDHC объемом 8-16-32 ГБ
2. Автомобильный монитор 3,5”-7” модель АМ-35, AMR-35, AMR-70
3. Сетевое зарядное устройство
4. HDMI кабель вывода изображения на ТВ 0.6 или 1.5 метра
5. USB -mini USB кабель питания и подключения к ПК
6. Автомобильный держатель HLD-15 для установки регистратора вниз камерой

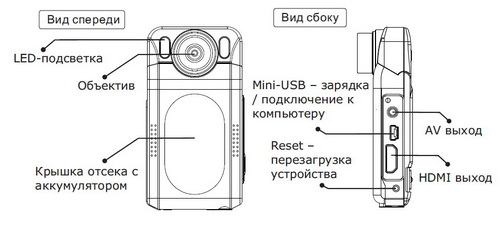

3. Внешний вид, назначение клавиш (кнопок)
4. Установка аккумулятора
Снимите крышку отсека с аккумулятором, потянув ее вниз, а затем на себя.
Вставьте аккумулятор по направляющим. Установите крышку на место.
Используйте только BL-5C типа аккумуляторы с напряжением 3,7В.
5. Установка и извлечение карты памяти
Операции с картой памяти проводите только при выключенном устройстве.
Вставляйте карту памяти до характерного щелчка так, как изображено на схеме:
Для извлечения карты памяти нажмите на нее до появления характерного щелчка.
6. Регулировка угла наклона камеры
После установки регистратора в автомобильный держатель
при необходимости отрегулируйте угол наклона камеры по горизонтали.
7. Установка автомобильного держателя
Наденьте пластиковый держатель на корпус регистратора до щелчка. Защелкните регистратор с держателем на кронштейне
с присоской. Вымойте и насухо протрите чистой салфеткой место установки автомобильного держателя на лобовом стекле.
Снимите защитную пленку с присоски и насухо протрите ее. Откройте защелку присоски на держателе, прислоните и плотно
прижмите присоску всей поверхностью к стеклу, Затем нажмите и закройте защелку присоски до упора.
В зимнее время необходимо прогреть присоску держателя и лобовое стекло путем включения обдува печки
до температуры воздуха в салоне 20 градусов. При сильных морозах (-20 и ниже) возможно образование конденсата
между стеклом и присоской держателя и отсоединение ее от стекла.
8. Подключение питания
Подключите штекер автомобильного зарядного устройства (АЗУ) в гнездо прикуривателя.
При использовании еще какого либо устройства требующего питания от прикуривателя
приобретите и подключите специальные делитель на 2 или 3 гнезда .
Если в комплекте идет АЗУ с удлиненным кабелем 3 метра, аккуратно и незаметно проложите кабель от гнезда
прикуривателя (разветвителя) под передней панелью, уплотнителем лобового стекла до места установки видео
регистратора. Убедитесь, что светодиод на АЗУ загорелся, подключите mini-USB разъем зарядного устройства к
автомобильному регистратору.
9. Включение и выключение
Ручное включение
Нажмите кратковременно (2 сек.) на кнопку [POWER], через 5 секунд регистратор загрузится и будет готов к работе.
Нажмите кнопку [ЗАПИСЬ] один раз для включения/выключения режима записи, или выберите ДА в пункте меню
АВТОВКЛЮЧЕНИЕ для автоматического перехода регистратора в режим записи после включения.
Автоматическое включение
В пункте меню АВТОВКЛЮЧЕНИЕ выберите ДА и нажмите джойстик (ОК)
Подключите к mini-USB разъему регистратора автомобильный адаптер, идущий в комплекте или сетевое зарядное
устройство или мини-USB кабель подключенный к компьютеру
При подключении регистратор включится и на голубом экране появится меню выбор а режима включения регистратора:
ФЛЭШКАРТА/ ЗАРЯДКА / ВКЛЮЧЕНО, если вы ничего не выберете, через 3 секунды регистратор перейдет в режим записи.
Ручное выключение
Выключите режим записи если он включен.
Нажмите длительно (8 сек.) на кнопку [POWER], дисплей погаснет и регистратор выключится.
Не забывайте использовать безопасное извлечение устройства при отключении регистратора от компьютера.
Автоматическое выключение
Отсоедините зарядное устройство от прикуривателя, от сети или от компьютера.
Регистратор корректно завершит запись файла используя внутренний аккумулятор выключится с задержкой в 5секунд .
10. Меню настройки регистратора
Для перехода в меню на включенном регистраторе нажмите кнопку MENU - регистратор перейдет в режим настройки, вы
увидете на экране меню из 2 закладок с иконками «КАМЕРА» и правее «ИНСТРУМЕНТЫ»
Закладка со значком «КАМЕРА» Настройка изображения
Закладка со значком «ИНСТРУМЕНТЫ» Настройка регистратора
Назначение клавиш при работе в МЕНЮ НАСТРОЙКИ
MENU – вход/ выход из режима настройки ( при выключенном режиме записи!)
Джойстик Вниз – переход по меню вниз.
Джойстик Ввверх – переход по меню ввверх.
Джойстик Влево – переход влево, перебор установок
Джойстик Вправо – переход вправо, перебор установок
OK (Нажатие на джойстик ) – переход к пункту меню
НАСТРОЙКА ИЗОБРАЖЕНИЯ (значок Камера)
РАЗМЕР 1920х1080 / 1440х1080 / 1280х720 / 848х840
ЭКСПОЗИЦ. -2.0/-1.7/-1.3/-1.0/-0.7/-0.3/ 0/ +0.3/ +0.7/ +1.0/ +1.3/ +1.7/ +2.0
БАЛ. БЕЛ. АВТО / ВОЛЬФРАМ / СОЛНЕЧНО / ОБЛАЧНО / ФЛУОРЕСЦЕНТ.
КОНТРАСТ СТАНДАРТ / ЖЕСТКИЙ / МЯГКИЙ
РЕЗКОСТЬ СТАНДАРТ / ЖЕСТКИЙ / МЯГКИЙ
ЭФФЕКТ АРТИСТИЧ / СЕПИЯ / НЕГАТИВ /МОНОХРОМ. / ЯРКИЙ/ ВЫКЛ.
ОГР ДЛ ЗАП (Установка времени общей
записи на карту памяти)
ВЫКЛ / 15 МИН / 30 МИН / 45 МИН (выберите ВЫКЛ)
ЦИКЛ ЗАП. (Длительность одного файла) ВЫКЛ / 1 МИН / 5 МИН / 10 МИН / 15 МИН / 30 МИН / 45 МИН
АВТОВКЛ ВКЛ/ ВЫКЛ
АВТОВЫКЛ ВЫКЛ / 10 СЕК / 5 МИН / 10 МИН / 15 МИН
ФЛИП (Переворот экрана) ВКЛ. / ВЫКЛ
ДВИЖЕН ВКЛ. / ВЫКЛ.
НОЧЬ РЕЖ. ВКЛ. / ВЫКЛ /АВТО (Выберите АВТО)
МИКРОФОН ВКЛ. / ВЫКЛ.
ЗАДЕРЖ. ВКЛ НЕТ / 10 СЕК / 20 СЕК / 30 СЕК
НАСТРОЙКИ СИСТЕМЫ (значок Инструменты)
ЗВУК Регулировка громкости от 0 до 8
ЯЗЫК Выбор я зыка меню
ДАТА Установка даты ГГГГ.ММ.ДД
ЧАСЫ Установка времени ЧЧ.ММ
СБР НАСТР Сброс всех настроек на заводские ДА / НЕТ
ФОРМАТ Форматирование карты памяти ДА / НЕТ
ЭКОН БАТ НЕТ / 1 МИН / 3 МИН / 5МИН - авто выключение при бездействии
ЧАСТ ПОД Выбор частоты электросети 50Hz/60Hz - для РФ выберите 50Hz
НАЛ ДАТЫ Отображать дату/время в кадре: ВКЛ./ ВЫКЛ.
ТИП ДАТЫ ГГ/ММ/ДД – ДД/ММ/ГГ – ММ/ДД/ГГ
ВЕРСИЯ ПО Версия прошивки вида: V.396142817F
11. Режимы работы
Существует 3 три режима работы устройства:
- Режим видео регистратора;
- Режим фотоаппарата;
- Режим воспроизведения.
Для переключения между режимами используется кнопка MODE. Для пере хода в режим воспроизведения – кнопка PLAY.
12. Работа в режиме видеорегистратора
Устройство всегда включается в режиме видеорегистратора.
Назначение клавиш
[POWER] – выключение устройства.
[PLAY] – переключение в режим воспроизведения.
[MODE] – переключение в режим фотоаппарата/ регистратора
[MENU] – переход в меню настроек видеорегистратора (доступно изо всех режимов).
[REC] – запись / остановка записи.
Джойстик Влево – отключение/включение дисплея
Джойстик Вправо – включение/отключение подсветки
Джойстик Вверх – цифровое увеличение (4-х кратный ZOOM IN)
Джойстик Вниз – цифровое уменьшение (4-х кратный ZOOM-OUT)
OK (Нажатие на джойстик )– не активно.
13. Работа в режиме фотоаппарата
Назначение клавиш
[POWER] – выключение устройства.
[PLAY] – переключение в режим воспроизведения.
[MODE] – переключение в режим видеорегистратора.
[MENU] – меню настроек режима фотоаппарата / меню настроек видеорегистратора
(доступно изо всех режимов).
[REC] – сделать фотографию.
Джойстик Вверх – цифровое увеличение (4-х кратный ZOOM IN)
Джойстик Вниз – цифровое уменьшение (4-х кратный ZOOM-OUT)
Джойстик Влево – включение/ отключение дисплея
Джойстик Вправо – включение/ выключение подсветки
Нажатие на джойстик – не активно.
Настройки режима фотоаппарата
Для перехода к настройкам режима фотоаппарата нажмите кнопку [MENU].
Resolution = Размер фото Выбор разрешения 1,3/3/5/8 мегапикселей
1280х1024/ 2048х1536/ 2592х1944/ 3264х2448
Quality = Качество Super Fine/ Fine/ Normal – Отличное/Хорошее/Нормальное
Metering = Center/ Multi / Spot
Driver mode – Таймер Выкл/ Таймер 2 сек./ Таймер 10 сек/ Серия 3 фото
Flash = Вспышка Off/ Auto/ On – Выкл./Авто/Вкл.
Exposure = Экспозиция EV -1.0 / -0.7/ -0.3/ 0.0 / +0.3 / +0.7 / +1.0
Date Stamp = Дата время на фото Отображение даты и времени на фотографии
Off/ Date / Date&Time
14. Подключение к внешнему экрану
Данная модель регистратора является дуплексной, т.е. позволяет одновременно записывать
и вести наблюдение (отображать записываемое на экране).
Устройство может выводить изображение либо на собственный экран, либо на внешний.
Для подключения внешнего экрана есть видео-выход AV.
Приобретите кабель с RCA разъемами: желтый – видео, красный и белый – звук.
При подключении этого кабеля к видео-выходу, регистратор автоматически отключает собственный экран и начинает
выводить изображение на внешний, независимо от того, подключен ли он. И также автоматически переключается на
собственный экран при отсоединении кабеля.
15. Воспроизведение записей
Переход в режим воспроизведения по нажатию кнопки PLAY
Видеофайлы и звуковые файлы записываются и хранятся на карте памяти последовательно по времени/дате.
Назначение клавиш в меню
[POWER] – выключение устройства.
[PLAY] – переключение в режим видеорегистратора.
[MODE] – переключение в режим видеорегистратора.
[MENU] – меню настроек режима воспроизведения / меню настроек видеорегистратора
(доступно изо всех режимов).
Джойстик Вверх - переход вверх
Джойстик Вниз – предпросмотр 6 роликов
Джойстик Влево – переход к предыдущему файлу.
Джойстик Вправо – переход к следующему файлу.
OK (Нажатие на джойстик) – воспроизведение выбранного файла/ пауза
Назначение клавиш при воспроизведении файла
[POWER] – выключение устройства.
[PLAY] – переключение в режим видеорегистратора.
[MODE] – переключение в режим видеорегистратора.
[MENU] – остановка воспроизведения и возврат к просмотру файла в полный экран.
[REC] – при паузе – сохранение стоп-кадра из видео в отдельный Jpeg файл.
Джойстик Вверх – пересотка назад
Джойстик Вниз – стоп воспроизведения
Джойстик Влево - замедленное воспроизведение
Джойстик Вправо – ускоренное воспроизведение х2 > х4 > х8
OK (Нажатие на джойстик) – пауза
16. Форматирование карты памяти
Рекомендуем регулярно с периодичностью раз в месяц при ежедневной эксплуатации автомобильного регистратора
производить форматирование карты памяти в FAT-32.
Также при покупке новой карты памяти необходимо проверить ее на соответствие заявленной скорости записи/ чтения
и определения реального размера памяти.
Для этого используйте специальные утилиты, например программы HDDScan, MyDiscTest, SDcard formater 2000.
17. Подключение к компьютеру
Видеорегистратор подключается к компьютеру через стандартный USB-mini USB.
Выключите видеорегистратор и подключите кабелем к ПК.
В появившемся на голубом экране меню ФЛЭШКАРТА/ ЗАРЯДКА / ВКЛЮЧЕНО
выберите ФЛЭШКАРТА в течении 3 секунд – иначе регистратор автоматически перейдет в режим записи.
Компьютер определит вставленную в регистратор карту памяти как внешнюю флэш память.
Файлы находятся в папке DCIM/100MEDIA/FILExxxx.MOV – где xxxx – последовательный номер файла
Не забывайте использовать «Безопасное извлечие устройства» при отключении регстратора от компьютера.
Также вы можете сохранить записи на компьютер непосредственно с карты памяти
Для этого нужно вынуть карту памяти из ВЫКЛЮЧЕННОГО видеорегистратора и используя переходник или карт-ридер
подключить к USB порту компьютера.
Записи на карте памяти сохраняются в каталоге DCIM \ 100MEDIA \
Имена файлов имеют вид FILExxxx.MOV, где ХХХХ – последовательныq номер файла.
Скопируйте нужные файлы стандартным способом.
18. Зарядка аккумулятора
Заряжать аккумулятор можно как от автомобильного адаптера, идущего в комплекте, так и от компьютера, и от сетевого
зарядного устройства (СЗУ) с выходным напряжением 5 Вольт.
При подключенном адаптере аккумулятор подзаряжается во всех режимах.
При зарядке от компьютера следует учитывать, что во включенном состоянии (при работающей камере) регистратор
потребляет ток не более 0,4А, а во время записи до 0,6А.
По USB порту компьютера поступает ток в среднем 0.5А, следовательно подключенный к ПК и просто включенный
регистратор будет заряжаться очень медленно, а включенный в режим записи регистратор будет РАЗРЯЖАТЬ аккумулятор.
19. Предостережения
Большая часть зависаний и некорректной работы регистратора происходит из за применения
несовместимых или некачественных карт памяти – будьте внимательны при выборе и покупке карты памяти !
Некоторые карты памяти не совместимы с регистратором – они не определяются или сбоят при записи,
К сожалению без вскрытия упаковки и тестирования совместимость карты никак не проверить,
несовместимые карты попадаются у всех производителей, обычно это все подделки.
Перед покупкой проверяйте скорость записи специальными программами MyDiscTest или HDDScan.
На сенсоре камеры допускается наличие битых пикселей (белых точек на видео)
20. Устранение неисправностей
Если регистратор работает некорректно или зависает, выполните одну из следующих процедур:
- отформатируйте карту памяти через меню регистратора
- перезагрузите устройство кнопкой RESET (если она есть)
- извлеките и отформатируйте карту памяти через компьютер
21. Гарантийный талон
Завод-изготовитель гарантирует исправную работу устройства при условии соблюдения правил эксплуатации.
Гарантия начинает действовать с момента продажи товара в розничной сети при наличии отметок о продаже.
Гарантийный срок – 12 месяцев со дня продажи. На аккумуляторные батареи в комплекте – 1 месяц.
В течении гарантийного срока допускается и не является дефектом разрядка элементов питания.
Доставка оборудования в сервисный центр и обратно к месту эксплуатации осуществляется силами и за счет покупателя.
Сервисный центр обеспечивает бесплатный ремонт и замену вышедших из строя элементов в течении всего гарантийного
срока, который продлевается на время нахождения изделия в сервисном центре.
Потребитель имеет также все другие права предусмотренные «Законом о защите прав потребителя».
Сервисный центр вправе отказать в гарантийном ремонте в случае неисправности по следующим причинам:
1. Механическое, химическое, термическое, электромагнитное воздействие. Попадание внутрь изделия посторонних
предметов, влаги, грязи, насекомых. Повреждения вызванные стихией, пожаром , бытовыми факторами.
2. Разборка, наладка, модернизация (включая изменение программного обеспечения), изменение конструкции.
3. Использование аксессуаров, источников питания, не предназначенных для данного изделия.
4. Использование устройства для коммерческих, производственных и иных целях не соответствующих его прямому
назначению или вызывающих чрезмерные нагрузки на детали.
ГАРАНТИЙНЫЙ ТАЛОН ДЕЙСТВИТЕЛЕН, ТОЛЬКО ЕСЛИ ПОЛНОСТЬЮ ЗАПОЛНЕН И ЗАВЕРЕН ПЕЧАТЬЮ ПРОДАВЦА.
