Семейство 4500Е является развитием проверенной серии 4500 с расширенным функционалом и повышенной пропускной способностью. Коммутаторы 4500Е поддерживают как старые, так и новые (с индексом Е) Line Cards семейства 4000, а также супервизоры и блоки питания от серии 4000.
Общие характеристики семейства Cisco Catalyst 4500Е:
- Шасси на 3, 6, 7 и 10 слотов под супервизоры и Line Cards,
- До 384х 10/100/1000 PoE портов или до 34х 10 GbE портов,
- Общая пропускная способность 320 Gbps или 250 mpps, до 24 Gbps на слот,
- Одновременная поддержка протоколов IPv4 и IPv6,
- Модели на 7 и 10 слотов поддерживают избыточность супервизоров,
- Встроенная в новый Supervisor Engine 6-E технология CenterFlex оптимизирует пропускную способность коммутатора для таких приложений, как передача потокового голоса и видео
Сравнение шасси Catalyst 4500E

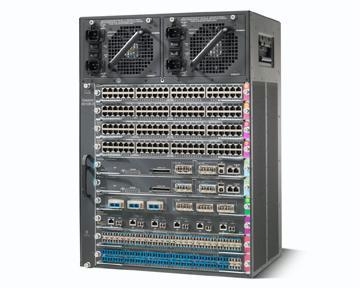

| Внешний вид |  |
 |
 |
 |
| Модель |
Catalyst 4510R-E |
Catalyst 4507R-E |
Catalyst 4506R-E |
Catalyst 4503R-E |
| Всего слотов |
10 |
7 |
6 |
3 |
|
Слоты под супервизор |
4 и 5 |
3 и 4 |
1 |
1 |
| Избыточность супервизоров |
Да |
Да |
Нет |
Нет |
| Модели супервизоров | Supervisor Engine V, V-10GE and 6-E | Supervisor Engine II-Plus, II-Plus-10GE , IV, V, V-10GE и 6-E | Supervisor Engine II-Plus, II-Plus-10GE , IV, V, V-10GE и 6-E | Supervisor Engine II-Plus-TS, II-Plus, II-Plus-10GE , IV, V, V-10GE и 6-E |
|
Кол-во блоков питания |
2 (1 минимум) |
2 (1 минимум) |
2 (1 минимум) |
2 (1 минимум) |
Сравнение супервизоров Catalyst 4500E
Для функционирования шасси необходим минимум один модуль супервизора
| Супервизор | Сервисы уровня 2/3/4 | Пропускная способность | Работают в шасси | Line Cards |
| Supervisor 6-E | Full Layer 2/3/4 EIGRP/OSPF/ BGP/IS-IS, IPv6 аппаратно | 320 Gbps / 250 mpps | 4510R-E, 4507R-E, 4506-E, 4503-E | E-серия + стандарт |
| Supervisor V-10GE | Full Layer 2/3/4 EIGRP/OSPF/ BGP/IS-IS | 136 Gbps/ 102Mpps | 4510R-E, 4507R-E, 4506-E, 4503-E | Стандарт |
| Supervisor V | Full Layer 2/3/4 EIGRP/OSPF/ BGP/IS-IS | 96 Gbps/ 72Mpps | 4510R-E, 4507R-E, 4506-E, 4503-E | Стандарт |
| Supervisor IV | Full Layer 2/3/4 EIGRP/OSPF/ BGP/IS-IS | 64 Gbps/ 48Mpps | 4507R-E, 4506-E, 4503-E | Стандарт |
| Supervisor II-Plus-10GE | Basic Layer 2/3/4 | 108 Gbps/ 81Mpps | 4507R-E, 4506-E, 4503-E | Стандарт |
| Supervisor II-Plus | Basic Layer 2/3/4 | 64 Gbps/ 48Mpps | 4507R-E, 4506-E, 4503-E | Стандарт |
| Supervisor II-Plus-TS | Basic Layer 2/3/4 | 64 Gbps/ 48Mpps | 4503-E | Стандарт |
Line Card модули для Catalyst 4500E
Line Cards серии E будут работать только в E-шасси, остальные совместимы с обоими видами шасси
| Line Card | Кол-во портов | Скорость порта | Тип порта | Мин/макс кол-во портов на шасси | ||
| 4503-E | 4506-E/ 4507R-E | 4510R-E | ||||
| E-Series Line Cards | ||||||
| WS-X4648-RJ45V-E |
48 |
10/100/1000 |
RJ-45 |
48/96* |
48/240* |
48/240* |
| WS-X4648-RJ45V+E |
48 |
10/100/1000 |
RJ-45 |
48/96* |
48/240* |
48/240* |
| WS-X4606-X2-E |
6 |
10GBASE-X |
X2 or SFP with TwinGig Converter Module |
6/14* |
6/34* |
6/34* |
| Classic Fast Ethernet over Fiber Line Cards | ||||||
| WS-X4248-FE-SFP |
48 |
100BASE-X |
SFP |
48/96 |
48/240 |
48/384 |
| WS-X4124-FX-MT |
24 |
100BASE-FX MT-RJ |
- |
24/48 |
24/120 |
24/168 |
| WS-X4148-FX-MT |
48 |
100BASE-FX |
MMF |
48/96 |
48/240 |
48/384 |
| WS-X4148-FE-BD-LC |
48 |
100BASE-BX10-D |
SMF |
48/96 |
48/240 |
48/384 |
| Classic Fast Ethernet over Copper Line Cards | ||||||
| WS-X4124-RJ45 |
24 |
10/100 |
RJ-45 |
24/48 |
24/120 |
24/168 |
| WS-X4148-RJ |
48 |
10/100 |
RJ-45 |
48/96 |
48/240 |
48/384 |
| WS-X4148-RJ21 |
48 |
10/100 |
RJ-21 |
48/96 |
48/240 |
48/384 |
| Classic Fast Ethernet Power over Ethernet Line Cards | ||||||
| WS-X4224-RJ45V |
24 |
10/100 |
RJ-45 PoE 802.3af |
24/48 |
24/120 |
24/168 |
| WS-X4248-RJ45V |
48 |
10/100 |
RJ-45 PoE 802.3af |
48/96 |
48/240 |
48/384 |
| WS-X4248-RJ21V |
48 |
10/100 |
RJ-45 PoE 802.3af |
48/96 |
48/240 |
48/384 |
| Classic Gigabit Ethernet (GBIC or SFP) Line Cards | ||||||
| WS-X4302-GB |
2 |
1000BASE-X 802.3 |
GBIC |
2/4 |
2/10 |
2/16 |
| WS-X4306-GB |
6 |
1000BASE-X |
GBIC |
6/12 |
6/30 |
6/42 |
| WS-X4418-GB |
18 |
1000BASE-X |
GBIC |
18/36 |
18/90 |
18/126 |
| WS-X4448-GB-LX |
48 |
1000BASE-LX |
48 SFPs (included) |
48/96 |
48/240 |
48/384 |
| WS-X4448-GB-SFP |
48 |
1000BASE-X |
SFP |
48/96 |
48/240 |
48/384 |
| WS-X4506-GB-T |
6 + 6 |
10/100/1000 |
1000BASE-X (SFP) RJ-45 PoE 802.3af |
6/12 |
6/30 |
6/42 |
| Classic Gigabit Ethernet (Copper) Line Cards | ||||||
| WS-X4424-GB-RJ45 |
24 |
10/100/1000 |
RJ-45 |
24/48 |
24/120 |
24/168 |
| WS-X4448-GB-RJ45 |
48 |
10/100/1000 |
RJ-45 |
48/96 |
48/240 |
48/384 |
| WS-X4548-GB-RJ45 |
48 |
10/100/1000 |
RJ-45 |
48/96 |
48/240 |
48/384 |
| Classic Gigabit over Copper PoE Line Cards | ||||||
| WS-X4524-GB-RJ45V |
24 |
10/100/1000 |
RJ-45 PoE 802.3af |
24/48 |
24/120 |
24/168 |
| WS-X4548-GB-RJ45V |
48 |
10/100/1000 |
RJ-45 PoE 802.3af |
48/96 |
48/240 |
48/384 |
| Модель | Спецификация | Стоимость | |
| Сatalyst 4500E | семейство модульных корпоративных коммутаторов 3-го уровня c большим разнообразием моделей и гибкостью конфигурирования | по запросу |  |
